一、仪器介绍

       太阳能的利用指太阳能的直接转化，利用半导体器件的光伏效应原理，把太阳辐射能转化为电能成为光伏技术。利用光伏技术设计的太阳能发电系统主要有太阳能电池片（组件），控制器和逆变器三大部分组成，他们主要有电子元器件构成，不涉及机械结构，所以，光伏发电设备极为精炼。为了使学生对基本特性理性认识的基础上，推出此实验仪从直流到交流，从低压到高压，从大电压小电流到小电压大电流，针对各种可能用到的电源情况，我们分成不同的实验，分块进行演示，我们这款仪器实质就是一个mini太阳能发电站。

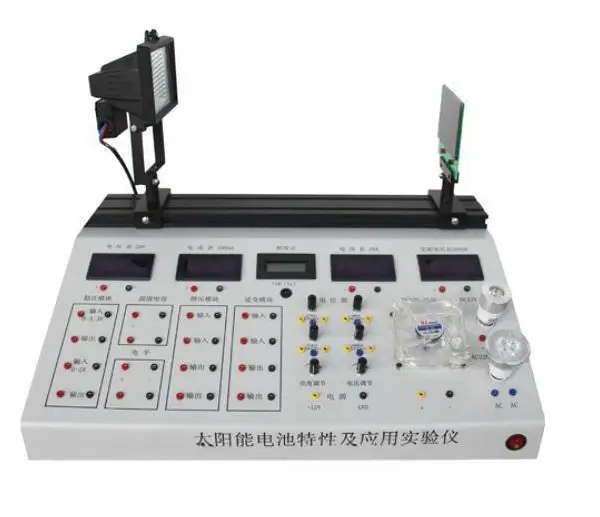

型号：YZH-3501

• 技术参数

1、直流电压表：量程0-20V；

    2、直流电流表：量程0-200MA；

3、直流电流表：量程0-2A；

4、交流电压表：量程0-2000V；

5、照度计：自动更换量程；测量范围 0.1～1.999×10^３lx；

6、单晶硅太阳能电池板：6V/120MA

7、多晶硅太阳能电池板：6V/120MA

8、非晶硅太阳能电池板：6V/70MA

9、太阳能电池板组件一套（焊有2块单晶硅电池板）；

10、节能灯：直流12V，交流220V各1个；

    11、彩色风扇：直流12V/180MA 1个；

12、铅蓄电池：12V/1.3A；

13、直流LED灯：12V/3W；

14、交流LED灯：220V/3W；

15、超级电容：22V/2.0F；

16、DC-DC模块：输入3.6-32V，输出0.8-30V；

17、逆变模块：输入电压12V，输出电压210V；

18、单晶硅太阳能电池板：6V/120MA（在标准条件下）；

19、外形尺寸：450mm(长)×340mm(宽)×200mm(高)；重量：5kg。

三、实验内容

（一）太阳能电池特性实验

  1、了解并掌握太阳能电池的原理及结构；

  2、测量太阳能电池暗特性；

  3、测量太阳能电池光照特性：短路电流与光照强度关系；

    以上是对单晶硅、多晶硅及非晶硅太阳能电池的测量

• 太阳能电池应用实验

  1、同种类型太阳能电池板串并联实验：

   2、分别在电池板串并联情况下对超级电容充电，记录充电完成的时间，

   3、太阳能电池匹配负载实验；

   4.太阳能电池板匹配输出实验；

   5、DC-DC模块输出实验；

  6、DC-AC逆变与交流负载试验；
